石油儲(chǔ)罐防腐涂料可選昂威涂料生產(chǎn)的036-1 036-2油罐內(nèi)壁防腐蝕涂料，或者036-3 036-4油罐內(nèi)壁導(dǎo)靜電耐油防腐蝕涂料，下面是昂威小編為大家整理的石油儲(chǔ)罐防腐相關(guān)標(biāo)準(zhǔn)。
一、 SY 0007-1999《鋼質(zhì)管道及儲(chǔ)罐腐蝕控制工程設(shè)計(jì)規(guī)范》
指出“內(nèi)壁按介質(zhì)腐蝕性分極標(biāo)準(zhǔn)、外壁按大氣腐蝕性分極標(biāo)準(zhǔn)，選擇合適的防腐材料和結(jié)構(gòu)做好覆蓋層”。未明確規(guī)定所采用的品種和涂層厚度。
二、 SYT 0319《鋼制儲(chǔ)罐液體環(huán)氧涂料內(nèi)防腐層技術(shù)標(biāo)準(zhǔn)》外壁未涉及。
普通級(jí)：底漆-底漆-面漆-面漆，≥200μm；
加強(qiáng)級(jí)：底漆-底漆-面漆-面漆-面漆，≥250μm
特加強(qiáng)級(jí)；底漆—底漆—面漆—面漆—面漆—面漆，≥300μm
三、 CNCIA-HG/T 0001《石油貯罐導(dǎo)靜電防腐蝕涂料涂裝與驗(yàn)收規(guī)范》
外壁未涉及，只針對(duì)內(nèi)壁導(dǎo)靜電涂層要求如下：
罐內(nèi)底板及罐內(nèi)壁下部沉積水部位可采用表面電阻率應(yīng)不低于1010Ω（實(shí)際上應(yīng)大于1011Ω）的絕緣防腐涂料，但罐內(nèi)之靜電壓應(yīng)符合GB 6951 強(qiáng)制性國(guó)家標(biāo)準(zhǔn)要求，即油面電位值應(yīng)小于12000V 和GB 6950 強(qiáng)制性國(guó)家標(biāo)準(zhǔn)要求，即油品電導(dǎo)率應(yīng)大于50ps/m，實(shí)際操作過程中可采用絕緣防腐涂料+犧牲陽極聯(lián)合保護(hù)方案，陽極應(yīng)選用鋁合金陽極。涂層厚度不小于400 微米；
原油罐罐內(nèi)除上述部位外的其它內(nèi)壁各部位要求具有導(dǎo)靜電防腐功能的配套涂料。涂層厚度不小于350 微米。
粗汽油、粗柴油、石腦油貯罐屬熱噴涂+導(dǎo)靜電配套涂層封閉，噴鋁涂層厚度宜200-250 微米、噴鋅涂層厚度宜100-150 微米，涂層總厚度不低于400 微米。也可采用導(dǎo)靜電配套涂層保護(hù)，罐內(nèi)項(xiàng)部氣相部和內(nèi)底板涂層總厚度不小于350 微米，其余內(nèi)壁部位不小于300微米；
其它中間產(chǎn)品罐可采用導(dǎo)靜電配套涂層保護(hù)，涂層總厚度：罐內(nèi)項(xiàng)部氣相部位和內(nèi)底板不小于350 微米，其余內(nèi)壁部位不小于250 微米；內(nèi)浮頂、拱頂及罐壁上部1m-3m，采用導(dǎo)靜電淺復(fù)（灰）色面漆封閉
噴氣燃料罐底面配套涂層，其中面漆應(yīng)采用白色或淺復(fù)（灰）色導(dǎo)靜電防腐涂料，涂層總厚度不小于200 微米；其中罐內(nèi)底板及罐內(nèi)壁下部沉積水部位，涂層總厚度不小于300 微米；
汽油、煤油和柴油罐面漆應(yīng)采用淺復(fù)（灰）色導(dǎo)靜電防腐涂料，涂層總厚度不小于200 微米；其中罐內(nèi)底板及罐內(nèi)壁下部沉積水部位，涂層總厚度不小于300 微米；
苯類罐可采用耐溶劑導(dǎo)靜電防腐涂料，涂層總厚度不小于200微米；若采用金屬熱噴涂+耐溶劑導(dǎo)靜電防腐涂料，涂層總厚度不小于350 微米；
沿�；蚋g嚴(yán)重的潮濕工業(yè)大氣環(huán)境中，油罐罐內(nèi)底板、頂部氣相部位涂層總厚度不小于300 微米。
四、 中石化公司關(guān)于加工高含硫原油儲(chǔ)罐防腐蝕技術(shù)管理規(guī)定
外壁保溫部位采用防銹漆底涂料＋保溫；不保溫部位涂層厚度≥180μm
罐外底的防腐蝕措施，可在以下三種方案中任選一種:
⑴ 無機(jī)富鋅漆十基礎(chǔ)防滲處理
⑵ 環(huán)氧煤瀝青漆十基礎(chǔ)防滲處理
⑶ 如土壤腐蝕較嚴(yán)重地區(qū)，可采用涂料加陰極保護(hù)的辦法。
內(nèi)壁按油品分類：
罐內(nèi)底板采用涂層+ 犧牲陽極聯(lián)合保護(hù)，要求涂層不導(dǎo)靜電，涂層厚度不小于120μm；
其余部位采用導(dǎo)靜電涂層保護(hù)，涂層總厚度不小于180μm。新罐建議采用金屬熱噴涂＋導(dǎo)靜電涂料封閉措施。
2、 中間產(chǎn)品罐
粗汽油、粗柴油、石腦油罐宜采用金屬熱噴涂（噴鋁、噴鋅）＋導(dǎo)靜電涂層封閉。金屬涂層厚度應(yīng)不小于150μm， 涂層總厚度（指金屬涂層和導(dǎo)靜電涂層厚度之和，下同）應(yīng)不小于180μm.其余中間產(chǎn)品罐采用導(dǎo)靜電涂層保護(hù)，涂層厚度不小于180μm。
3、 成品油罐
航煤罐應(yīng)采用無色或白色耐油涂料，涂層總厚度不小于180μm，必要時(shí)要考慮其導(dǎo)靜電要求；其它類型產(chǎn)品罐可采用單一導(dǎo)靜電涂料，或采用金屬熱噴涂（噴鋁或噴鋅）＋導(dǎo)靜電涂料封閉，涂層總厚度應(yīng)不小于 180μm。
五、 ISO12944 國(guó)際標(biāo)準(zhǔn) 《色漆和清漆-防腐涂層對(duì)鋼結(jié)構(gòu)的腐蝕保護(hù)》
對(duì)于大氣腐蝕環(huán)境（罐外壁直接與大氣接觸的鋼結(jié)構(gòu)），按腐蝕環(huán)境和防腐年限要求采用不同厚度：

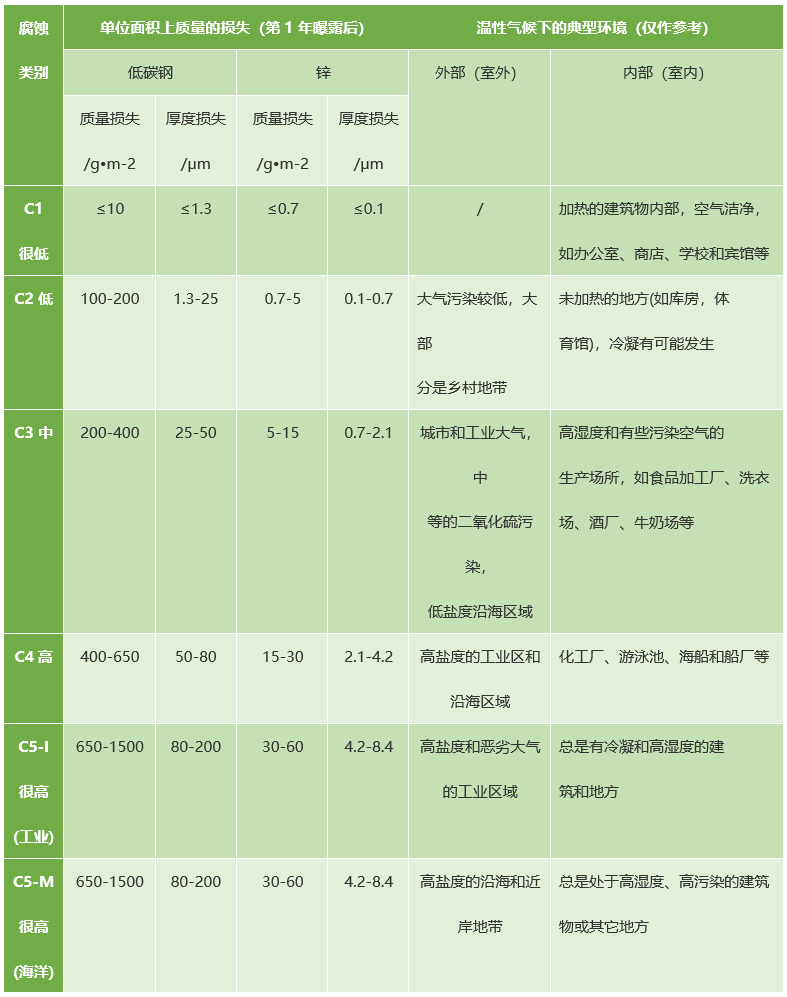

IS012944-2 典型的腐蝕環(huán)境分類

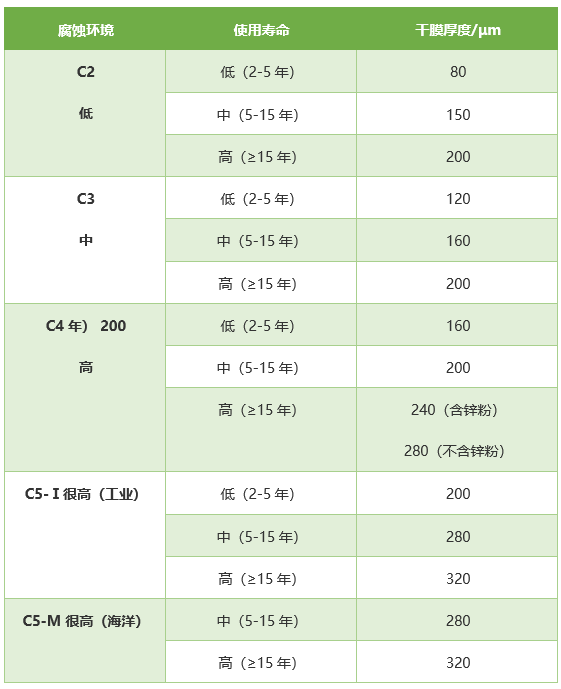

腐蝕環(huán)境、使用壽命和漆膜厚度的關(guān)系
六、 鋼質(zhì)石油儲(chǔ)罐防腐蝕工程技術(shù)規(guī)范第三次修改稿
外壁：有保溫層的地上儲(chǔ)罐外壁涂層干膜厚度不宜低于150μm，無保溫層的地上儲(chǔ)罐外壁涂層干膜厚度不宜低于250μm。
無保溫層的地上輕質(zhì)油儲(chǔ)罐外壁宜采用耐候性熱反射隔熱防腐蝕復(fù)合涂層；可選用聚氨酯類或氟碳類熱反射隔熱防腐蝕涂料；涂層干膜厚度不宜低于220μm。
1、 原油罐
原油儲(chǔ)罐內(nèi)底板和油水分界線以下的內(nèi)壁板應(yīng)采用絕緣型防腐蝕涂層；涂層干膜厚度不得低于350μm；
浮頂罐鋼制浮頂?shù)妆砻婧透№斖鈧?cè)壁應(yīng)采用耐油的導(dǎo)靜電防腐蝕涂層；涂層干膜厚度不得低于250μm；
浮頂罐內(nèi)壁頂部和浮頂上表面應(yīng)采用耐水耐候性防腐蝕涂層，涂層干膜厚度不得低于250μm；其中，內(nèi)壁頂部的涂裝寬度宜為1.5 m～3.0m；
拱頂罐內(nèi)壁頂部應(yīng)采用導(dǎo)靜電防腐蝕涂層，涂層干膜厚度不得低于250μm；
中間產(chǎn)品儲(chǔ)罐的內(nèi)壁均應(yīng)采用耐溫、耐油性導(dǎo)靜電防腐蝕涂層；涂層干膜厚度不得低于250μm，其中，罐底涂層干膜厚度不宜低于350μm。
產(chǎn)品儲(chǔ)罐內(nèi)壁均應(yīng)采用耐油性導(dǎo)靜電防腐蝕涂層；涂層干膜厚度不得低于200μm，其中，罐底涂層干膜厚度不宜低于300μm。
